2571聚氯乙烯絕緣控制電纜

聚氯乙烯絕緣控制電纜
PVC Insulated Control Cable

標準 Standare:UL 758, 1581 CSA C22.2 No.210.2

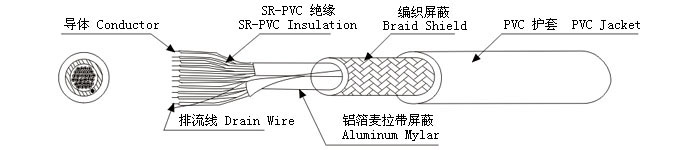

構造 CONSTITUTION

產品說明

額定電壓:無規定, 額定溫度:80℃

導體使用絞線裸銅或鍍錫絲

半硬質PVC絕緣

鋁箔麥拉帶屏

絞合鍍錫或銅絲排流線
鍍錫或裸軟銅絲排流線

PVC護套

具可通過UL VW-1SC及SCAFt1垂直耐燃試驗

PRODUCT DESCRIPTION

Rated voltage:not specified, Rated temperature:80

Stranded,tinned or bare  copper conductor.

SR—PVC insulation

Aluminum mylar shield.

Stranded,tinned or bare copper drain wire.
Tinned or bare coper wire brain shield.

PVC jacket

Passes UL VW-1SC&SCA FT1 vertical flame test

應用

使用于電子數據處理設備連接線

APPLICATION
Interconnecting wire for EDP vertical flame test.

UL 2571 80℃ 無電壓值

導體

Conductor

芯數

Cores

絕緣

Insulation

Shield

護套

Jacket

較大導體

Max Resistance at 20℃

*小絕緣

Min Insulation Resistance at 20℃

耐電壓

Dielectric Strength

AC 1 min

標準

長度

Standard

Length

線規

Spec

線數/線徑

直徑

Dia.

標稱

厚度

Nom. Thick.

標稱

外徑

Nom. Dia.

鋁箔

AI.Mylar

編織

Nom.Thick

標稱

厚度

Nom. Thick.

標稱

外徑

Nom. Dia.

AWG No./mm mm No. mm mm mm

No/No.

mm

mm mm Ω/km MΩ.Km V Ft(M)
30 7/0.10 0.30 3 0.38 0.80 A×B 16/4/0.10 0.76 3.90 354.24 10

500

1000(305)

4

16/4/0.10

4.10

5

16/4/0.10

4.30

6

16/5/0.10

4.60

7

16/5/0.10

4.60

8

16/5/0.10

4.80

1000(305)

9

16/5/0.10

5.10

656(200)

15 16/7/0.10 5.90
25 16/8/0.10 7.10
28 7/0.127 0.38 3 0.23 0.88 A×B 16/4/0.10 0.79 4.00 223.75 10 500 1000(305)
4 16/4/0.10 4.30
5 16/5/0.10 4.50
6 16/5/0.10 4.80
7 16/5/0.10 4.80 1000(305)
8 16/6/0.10 5.10
9 16/6/0.10 5.40
15 16/7/0.10 6.30
25 24/8/0.10 7.60
