1618聚氯乙烯絕緣加強型電線

聚氯乙烯絕緣加強型電線
PVC Insulated Reinforced Wire

標準 Standard: UL 758,1581 CSA C22.2 NO.210.2

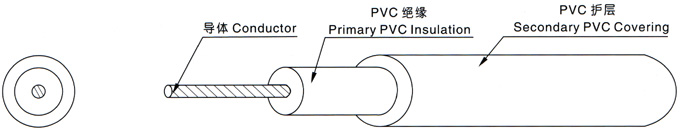

構造 CONSTITUTION:

產品說明

額定電壓:300V, 額定溫度:80℃

導體使用單根或絞線30-16AWG以上裸銅或鍍錫絲

PVC絕緣

·● 護層厚度0.1271.27mm

可通過UL VW-1CSA FT1垂直耐燃試驗

使用標準厚度、易剝、易裁

具有抗酸堿、耐油、防潮、防霉、環保等特性

PRODUCT DESCRIPTION

Rated voltage: 300V,Rated temperature:80

Tinned or bare,stranded or solid copper conductor,30-16AWG min.

PVC insulation

Covering thickness:form 0.127 to 1.27mm

Passes UL V W-1 & CSA FT1vertical flame test

Uniform insulation thickness of wire to ensure easy stripping and cutting

Resistant to acid,alkali,oil,moisture and fungi,conforming RoHS

應用

適用于一般電子、電器設備內部連線,

APPLICATION
For general purpose internall wiring of electronic and electrical equipment

UL 1618 80℃ 300V

導體類型

Conductor

Type

導體

Conductor

絕緣

Insulation

較大導體電 阻

Max Resistance

at 20℃

*小絕緣

Min Insulation  Resistance,

at20℃

耐電壓

Dielectric Strength

AC 1 min

標 準

長 度Standard Length

線規Spec 線數/線徑

直徑

Dia.

絕緣厚度

Primary

Nom. Thick.

標稱外徑

Nom.Dia.

護層厚度Secondary

Nom. Thick

標稱

外徑 Nom. Dia

AWG No./mm mm mm mm mm mm Ω/km MΩ.Km V Ft(M)

絞合導體

Stranded

Conductor

30 7/0.10 0.30 0.38 1.12 0.38 1.92 354.24 15 1500 2000(610)
28 7/0.127 0.38 0.38 1.20 0.38 2.00 223.75
26 7/0.16 0.48 0.38 1.30 0.38 2.10 139.73
24 11/0.16 0.61 0.38 1.43 0.38 2.23 93.3
22 17/0.16 0.76 0.38 1.58 0.38 2.38 55.0
20 26/0.16 0.94 0.38 1.76 0.38 2.56 34.6
18 41/0.16 1.18 0.38 2.00 0.38 2.80 21.8
16 26/0.254 1.49 0.38 2.35 0.38 3.11 13.7 1000(305)

單根導體

Single

Conductor

28 1/0.32 0.32 0.38 1.14 0.38 1.94 227.39 1500
26 1/0.404 0.404 0.38 1.22 0.38 2.02 142.79
24 1/0.511 0.511 0.38 1.33 0.38 2.13 89.39
22 1/0.643 0.643 0.38 1.46 0.38 2.26 54.3
20 1/0.813 0.813 0.38 1.63 0.38 2.43 33.9
18 1/1.024 1.024 0.38 1.84 0.38 2.64 21.4
16 1/1.29 1.29 0.38 2.11 0.38 2.91 13.5
