1185單芯屏蔽電纜

單芯屏蔽電纜

Single Conductor Shielded Cable

標準 Standare:UL 758, 1581 CSA C22.2 No.210.2

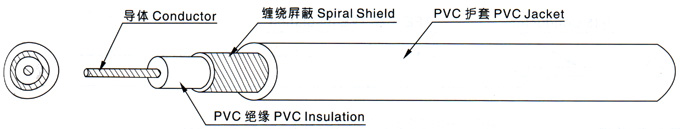

■ 構造 CONSTITUTION：

■ 產品說明
●

額定電壓：300V， 額定溫度：80℃

●

導體使用單根或絞線30AWG以上裸銅或鍍錫絲

●

PVC絕緣

●

鍍錫或裸軟銅線纏繞屏蔽

●

PVC護套

●

可通過ULVW-1SC 及 CSA FT1垂直耐燃試驗

PRODUCT DESCRIPTION
●

Rated voltage:300V, Rated temperature:80℃

●

Tinned or bare,stranded or solid copper conductor,30AWG min.

●

PVC insulation

●

Tinned or bare copper wire spiral shield

●

PVC jacket

●

Passes UL VW-1SC & CSA FT1 vertical flame test

■ 應用

適用于錄音、錄影設備、聲響系統、電子電路

APPLICATION
For use in recording,studios,sound systems and electronic circuits

UL 1185 80℃ 300V

導體
類型

Cond- uctor Type

導體

Conductor

絕緣

Insulation

纏繞屏蔽Spiral Shield

護套

Jacket

較大導體

電阻

Max Resis- tance at 20℃

*小

絕緣

電阻

Min Insul- ation Resis- tance at 20℃

耐電壓

Diele- ctric Stren- gth AC 1 min

標準

長度 Stand- ard Length

線規

Spec

線數/
線徑

直徑

Dia.

標稱

厚度

Nom. Thick

標稱

外徑Nom. Dia.

線徑Single

Dia

外徑Nom.

Dia

標稱
厚度

Nom.

Thick.

標稱
外徑Nom.

Dia.

AWG No./mm mm mm mm mm mm mm mm Ω/km MΩ.Km V Ft(M)

絞合
導體

Stra- nded Cond- uctor

30 7/0.10 0.30 0.38 1.12 0.10 1.32 0.38 2.10 354.24 15 2000

2000(610)

28 7/0.127 0.38 0.38 1.20 0.10 1.40 0.38 2.20 223.75
26 7/0.16 0.48 0.38 1.30 0.12 1.54 0.38 2.35 139.73
24 11/0.16 0.61 0.38 1.43 0.12 1.67 0.38 2.49 93.3
22 17/0.16 0.76 0.38 1.58 0.12 1.82 0.38 2.65 55.0
20 26/0.16 0.94 0.38 1.76 0.12 2.00 0.38 2.82 34.6
18 41/0.16 1.18 0.38 2.00 0.12 2.24 0.38 3.06 21.8 1000(305)
16 26/0.254 1.49 0.38 2.31 0.12 2.55 0.38 3.37 13.7
