21301聚氯乙烯絕緣聚氯乙烯護套電纜

聚氯乙烯絕緣聚氯乙烯護套電纜
PVC Insulated PVC Jacket cable

標準 Standard: UL 758, 1581 CSA C22.2 No.210.2

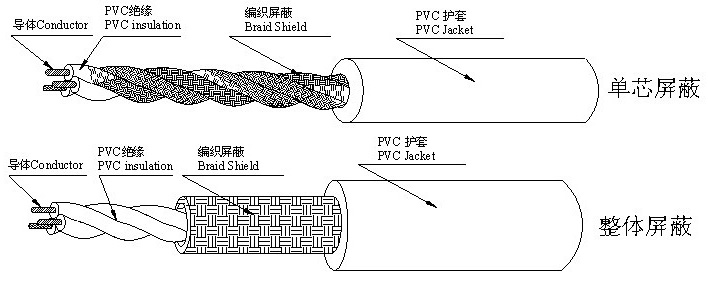

構造 CONSTITUTION:

產品說明

額定電壓:300V, 額定溫度:105℃

導體使用單根或絞線裸銅

PVC絕緣PVC護套

裸銅線編織屏蔽(屏蔽可選擇)

可通過UL VW-1CSA FT1垂直耐燃試驗

使用標準厚度、易剝、易裁
具有耐堿、耐油、防潮、防霉等特性
PRODUCT DESCRIPTION

Rated voltage: 300V,Rated temperature:105℃

Bare,stranded or solid copper conductor

PVC insulation PVC Jacket

Bare copper wire braid shield(shield optiona)

Passes UL VW-1 & CSA FT1 vertical flame test
Uniform insulation thickness of wire to ensure easy stripping and cutting
Resistant to acids,oils,alkals,moisture and fungi.
應用

一般電源線

APPLICATION

General purpose power supply cord

AWM 21301 CSA AWM I A 105℃ 300V
型號
Style
導體
Conductor
絕緣
Insulation
單芯編織屏蔽
Insulation
整體編織屏蔽 護套
Jacket
20℃較大導體電阻
Max Resistance at 20℃
20℃*小絕緣電阻
Mai Insulation Resistance at 20℃
耐電壓
Dielec- tric Strength AC 1 min
成圈長度
線規
Spec
線數/線徑 標稱厚度
Nom. Thick
標稱外徑
Nom. Dia.
屏蔽結構 屏蔽外徑 屏蔽結構 屏蔽外徑 標稱厚度
Nom. Thick
單芯
編織
屏蔽
標稱
外徑
整體編織屏蔽標稱外徑
Nom. Dia
AWG No./mm mm mm mm mm mm mm mm mm mm Ω/Km MΩ.Km V Ft(M)


導
18-3c 41/0.16 0.76 2.70 16/5/0.12 3.18 16/7/0.15 6.50 0.89 8.9 8.5 21.8 15 1500 328(100)
16-3c 26/0.254 0.76 3.00 16/5/0.12 3.48 16/7/0.15 7.10 0.89 9.5 9.1 13.7 328(100)
14-3c 41/0.254 0.76 3.45 16/6/0.12 3.93 16/8/0.15 8.10 0.89 10.5 10.1 8.62 328(100)
12-3c 65/0.254 0.76 4.00 16/7/0.12 4.48 16/9/0.15 9.30 1.14 12.1 11.8 5.43 164(50)
10-3c 49/0.37 1.14 5.70 16/8/0.12 6.18 16/10/0.15 12.90 1.52 16.5 16.1 3.41 164(50)
105/0.254
