產品總匯

當前位置：首頁 - 產品總匯
2854多芯屏蔽電纜

多芯屏蔽電纜
Multi-Conductor Shielded Cable

標準 Standard: UL 758, 1581 CSA C22.2 No.210.2

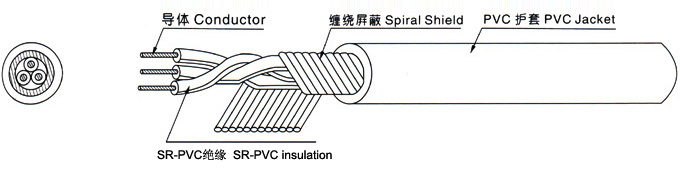

■ 構造 CONSTITUTION：

■ 產品說明
●

額定電壓：30V， 額定溫度：80℃

●

導體使用絞線40AWG裸銅或鍍錫絲

●

PVC或半硬質PVC絕緣

●

鍍錫或裸軟銅線纏繞屏蔽

● PVC護套
● 可通過UL VW-1SC及CSA FT1垂直耐燃試驗
PRODUCT DESCRIPTION
●

Rated voltage: 30V，Rated temperature:80℃

●

Stranded, tinned or bare, copper conductor, 40AWG min.

●

PVC or SR-PVC insulation

●

Tinned or bare copper wire spiral shield
● PVC jacket
● Passes UL VW-1SC CSA & FT1 vertical flame test
■ 應用

使用于2級系統電子設備內部連線

APPLICATION

Internal wiring of electronic equipment in class 2 systems

UL 2854   80℃   30V

芯數 Cores

導體

Conductor

絕緣

Insulation

纏繞屏蔽 Spiral Shield 護套 Jacket

較大導體電阻

Max Resistance at 20℃

*小絕緣電阻 Max Insulation Resis tance at 20℃

耐電壓

Dielectric Strength AC 1 min

標準長度Standard Length

線規

Spec

線數/線徑 直徑 Dia

標稱厚度 Nom.

Thick.

標稱外徑 Nom.

Dia.

線徑Single Dia. 外徑Nom. Dia 標稱厚度Nom. Thick. 標稱外徑 Nom. Dia.
AWG No./mm mm mm mm mm mm mm mm Ω/Km MΩ.Km V Ft(M)
3 30 7/0.10 0.30 0.23 0.80 0.10 1.93 0.38 2.73 354.24 5.0 500 2000(610)
28 7/0.127 0.38 0.23 0.88 0.10 2.10 0.38 2.90 223.75
26 7/0.16 0.48 0.23 0.98 0.12 2.35 0.38 3.15 139.73 1000(305)
4 30 7/0.10 0.30 0.23 0.80 0.10 2.13 0.38 2.93 354.24 50 500 2000(610)
28 7/0.127 0.38 0.23 0.88 0.10 2.33 0.38 3.12 223.75 1000(305)
26 7/0.16 0.48 0.23 0.98 0.12 2.61 0.38 3.41 139.73
5 30 7/0.10 0.30 0.23 0.80 0.10 2.37 0.38 3.16 354.24 5.0 500
28 7/0.127 0.38 0.23 0.88 0.10 2.59 0.38 3.41 223.75
26 7/0.16 0.48 0.23 0.98 0.12 2.90 0.38 3.70 139.73
