2464單層屏蔽電腦線

單層屏蔽電腦線
Single Shielded Computer Cable

標準 Standard: UL 758,1581 CSA C22.2 NO.210.2

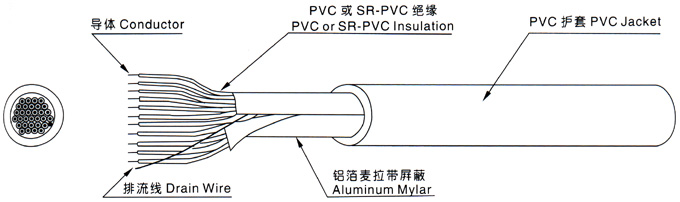

構造 CONSTITUTION

產品說明

額定電壓:300V, 額定溫度:80℃

導體使用絞線裸銅或鍍錫絲

PVC或半硬質PVC絕緣

絞合鍍錫或裸銅線

鋁箔麥拉帶屏蔽

PVC護套

可通過UL VW-1SCCSAFT1垂直耐燃試驗

PRODUCT DESCRIPTION

Rated voltage: 300V,Rated temperature:80

Stranded,tinned or bare copper conductor

PVC or SR-PVC insulation

Stranded,tinned or bare copper drain wire

Aluminum mylar shield

PVC jacket

Passes UL V W-1SC & CSA FT1 vertical flame test

應用

適用于廣播、視聽設備器具、電腦及符合國際電工規范EIA RS-232之電腦用線

APPLICATION
Sound broadcast,audio instrumentation and computer cable for EIA RS-232 appliance

UL 2464 80℃ 300V

導體

Conductor

芯數Cores

絕緣

Insulation

鋁 箔

屏 蔽

Al.

Mylar

Shied

護 套

Jacket

較大

導體

電阻

Max Resistance at 20℃

*小

絕緣

電阻

Min Insulation Resistance at 20℃

耐電壓

Dielectric Strength AC 1 min

標準

長度 Standard Length

線規
Spec
線數/線徑

直徑

Dia.

標稱

厚度

Nom.

Thick.

標稱

外徑

Nom.Dia.

標稱

厚度Nom.

Thick

標稱

外徑

Nom.

Dia

AWG No./mm mm NO. mm mm mmXmm mm mm Ω/km MΩ Km V FT(M)
28 7/0.127 0.38 3 0.23 0.88 A X B 0.80 3.70 223.75 10 1500 656 (305)
4 3.90
5 4.20
6 4.50
7 4.50
8 4.80
9 5.10 656(200)
10 5.30
11 5.40
12 5.40
13 5.70
14 5.70
15 5.90
25 1.00 7.60
37 8.30 492(150)
50 9.60
26 7/0.16

0.48

2

0.25

0.98

A X B

0.80

3.70

139.33

10

1500

1000(305)

3

3.90

4 4.20
5 4.50
6 4.80
7 4.80
8 5.10 656 (305)
9 5.50
10 5.80
11 5.90
12 5.90
13 6.20
14 6.20
15 6.50
25 1.00 8.30 492 (150)
37 9.20
50 10.60
24 11/0.16 0.16 2 0.23 1.11 A X B 0.80 4.00 93.3 10 1500 1000(305)
3 4.20
4 4.50
5 4.80
6 0.90 5.10 656 (200)
7 5.10
8 5.14
9 6.00
10 6.40
11 6.60
12 6.60
13 6.80
14 6.80
15 7.20
25 1.00 8.90 492 (150)
37 9.90
50 11.40
22 17/0.16 0.76 2 0.23 1.26 A X B 0.90 4.40 55.0 10 1500 1000(305)
3 4.60
4 4.80 656 (200)
5 5.20
6 1.00 5.60
7 5.60
8 6.20
9 6.70
10 7.10
11 7.50
12 7.50
13 7.80
14 7.80
15 8.20 492 (150)
25 1.10 10.40
37 11.50
50 13.30

注:①AXB:厚度 X 寬度(mm Notes:  ①A X Bthickness X widt(mm)

厚度:0.025、0.035(mm)  ②thickness:0.0250.035mm

寬度:8、1012、1820……mm ③width:8、10、1218、20mm
